نوع برد:BMS چهار سل با بالانسر داخلی
تعداد سلول:4 سل (4S)
نوع باتری:Li-ion / Li-Polymer 3.7V
ولتاژ نامی پک:14.8 ولت

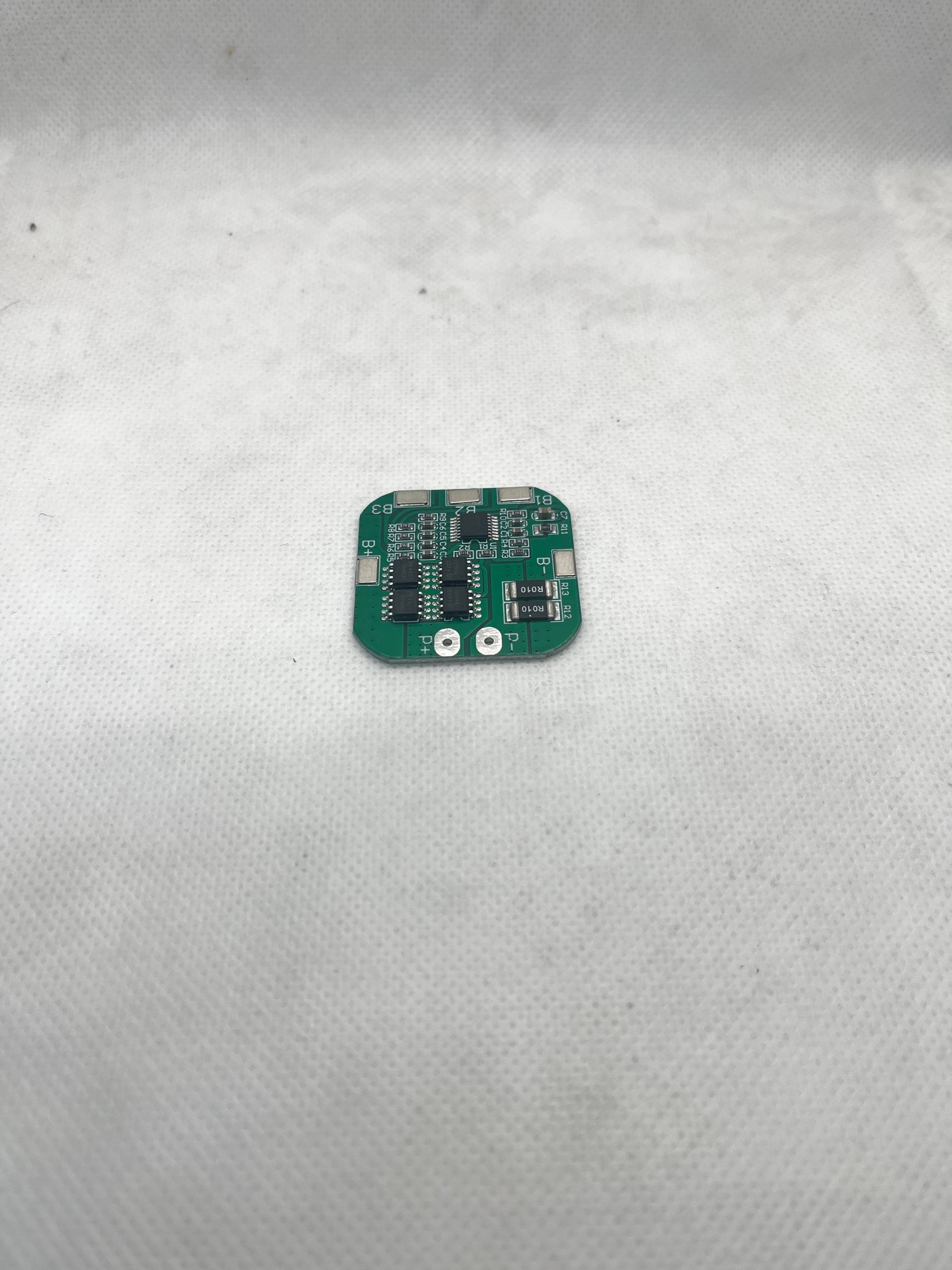

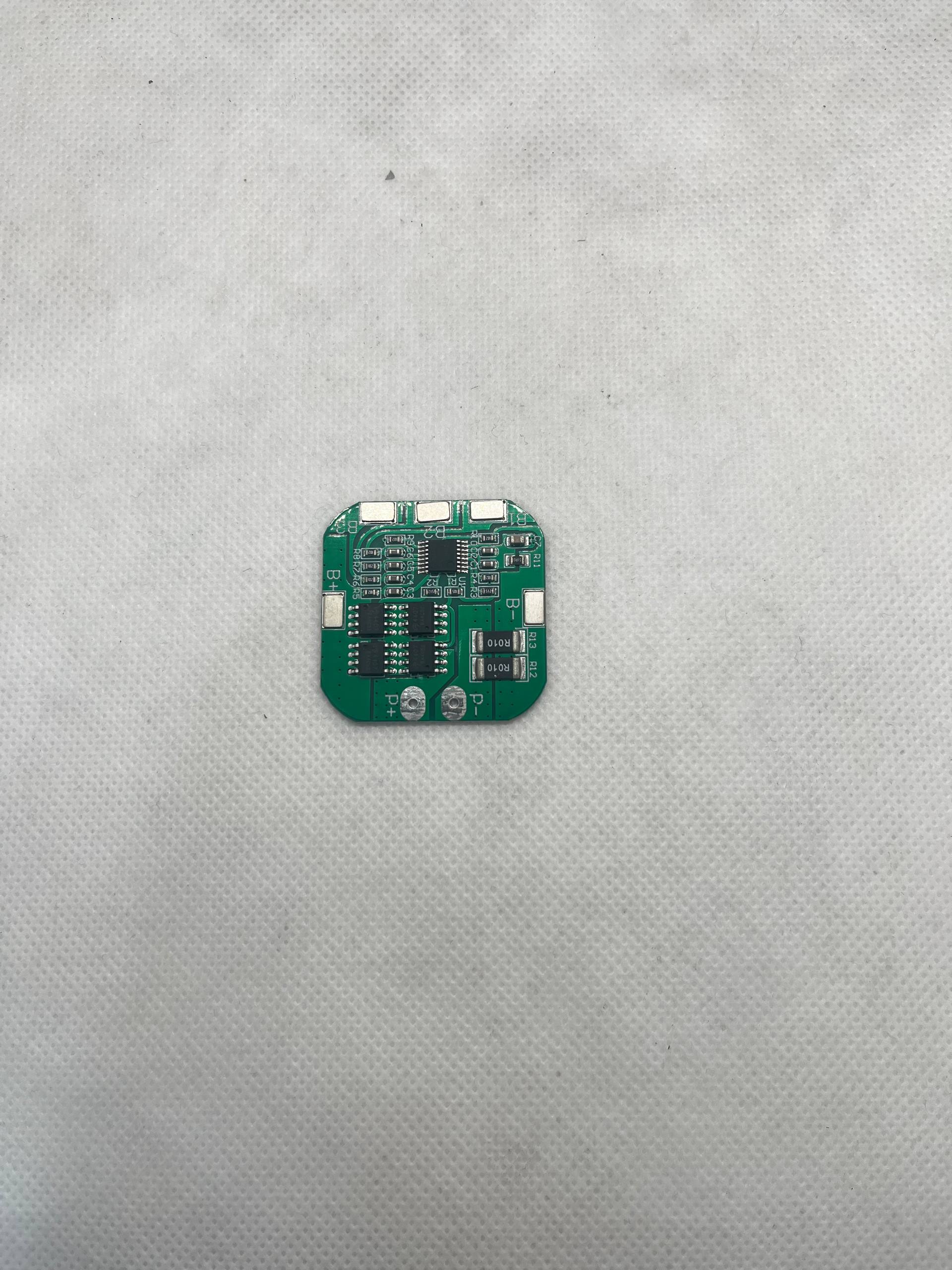

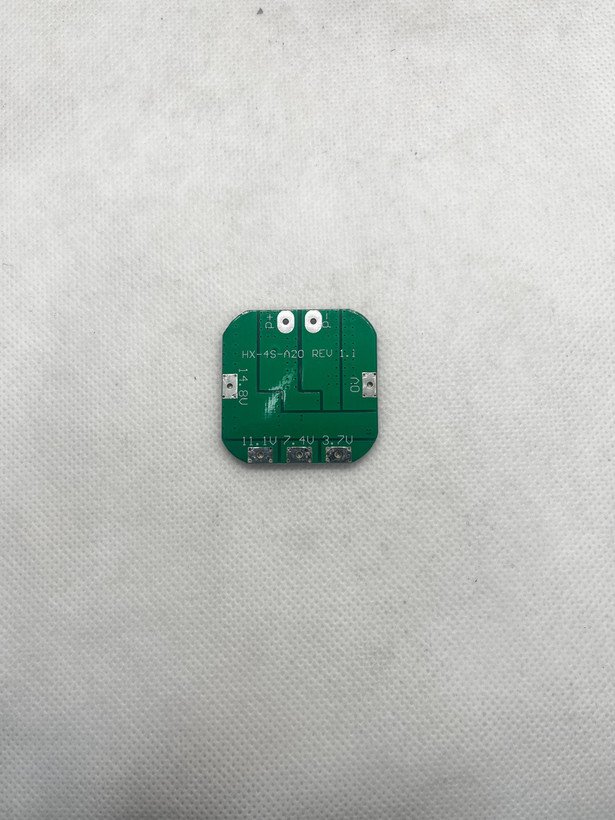

ماژول محافظ باتری لیتیومی 4 سل 10 آمپر
4S 10A BMS
برند:متفرقه
ویژگیهای محصول
زمان آمادهسازی 2 روز کاری
مشخصات
نوع برد
BMS چهار سل با بالانسر داخلی
تعداد سلول
4 سل (4S)
نوع باتری
Li-ion / Li-Polymer 3.7V
ولتاژ نامی پک
14.8 ولت
ولتاژ شارژ کامل
16.8 ولت
جریان شارژ مداوم
10 آمپر
جریان دشارژ مداوم
10 آمپر
ترمینالها
B+، B3، B2، B1، B-، P+، P-
توضیحات
برد محافظ باتری لیتیومی 4 سل 10 آمپر (BMS 4S) یک ماژول مدیریت باتری است که برای ساخت پکهای لیتیوم یون و لیتیوم پلیمر چهار سل طراحی شده است. این برد علاوه بر کنترل فرآیند شارژ و دشارژ، وظیفه محافظت از سلولها در برابر اضافهشارژ، تخلیه بیش از حد، اضافهجریان و اتصال کوتاه را بر عهده دارد. همچنین مدار بالانس داخلی آن در انتهای فرآیند شارژ، اختلاف ولتاژ بین سلولها را کاهش داده و باعث شارژ یکنواخت تمامی سلولها میشود.
بهکارگیری این ماژول موجب افزایش طول عمر پک باتری، جلوگیری از آسیب دیدن سلولها و حفظ ظرفیت واقعی باتری در طول زمان خواهد شد. طراحی کوچک و مربعی این برد، آن را برای استفاده در پروژههایی با فضای محدود بسیار مناسب کرده است. این BMS انتخابی ایدهآل برای ساخت باتری در ابزارهای شارژی، سیستمهای روشنایی، اسپیکرهای قابل حمل، تجهیزات پزشکی، رباتیک، دستگاههای الکترونیکی و پروژههای DIY محسوب میشود.
| مشخصه | مقدار |
|---|---|
| نوع برد | BMS چهار سل با بالانسر داخلی |
| تعداد سلول | 4 سل (4S) |
| نوع باتری | Li-ion / Li-Polymer 3.7V |
| ولتاژ نامی پک | 14.8 ولت |
| ولتاژ شارژ کامل | 16.8 ولت |
| جریان شارژ مداوم | 10 آمپر |
| جریان دشارژ مداوم | 10 آمپر |
| حفاظت اضافه شارژ | دارد |
| حفاظت اضافه دشارژ | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه جریان | دارد |
| سیستم بالانس | بالانس غیرفعال (Passive Balance) |
| ترمینالها | B+، B3، B2، B1، B-، P+، P- |
| ابعاد تقریبی | 35 × 35 میلیمتر |
نقد و بررسی
برد BMS چهار سل 10 آمپر یکی از محبوبترین گزینهها برای پکهای لیتیومی سبک و نیمهسنگین است. مهمترین مزیت این برد، وجود مدار بالانس داخلی است که از اختلاف ولتاژ بین سلولها جلوگیری کرده و مانع از فرسودگی زودهنگام باتری میشود. همچنین حفاظت کامل در برابر اضافهشارژ، اضافهدشارژ، اتصال کوتاه و اضافهجریان، ایمنی پک را به شکل قابل توجهی افزایش میدهد.
البته باید توجه داشت که جریان 10 آمپر، جریان پیوسته برد است و برای استفاده مداوم در این محدوده، تهویه مناسب و استفاده از سلولهای باکیفیت و همظرفیت توصیه میشود. همچنین این برد برای باتریهای لیتیوم یون و لیتیوم پلیمر 3.7 ولتی طراحی شده و نباید با سلولهای LiFePO4 استفاده شود، زیرا ولتاژهای کاری آنها متفاوت است. در مجموع، اگر به دنبال یک BMS جمعوجور، اقتصادی و قابل اعتماد برای ساخت پک 4 سل هستید، این مدل انتخاب مناسبی است.
