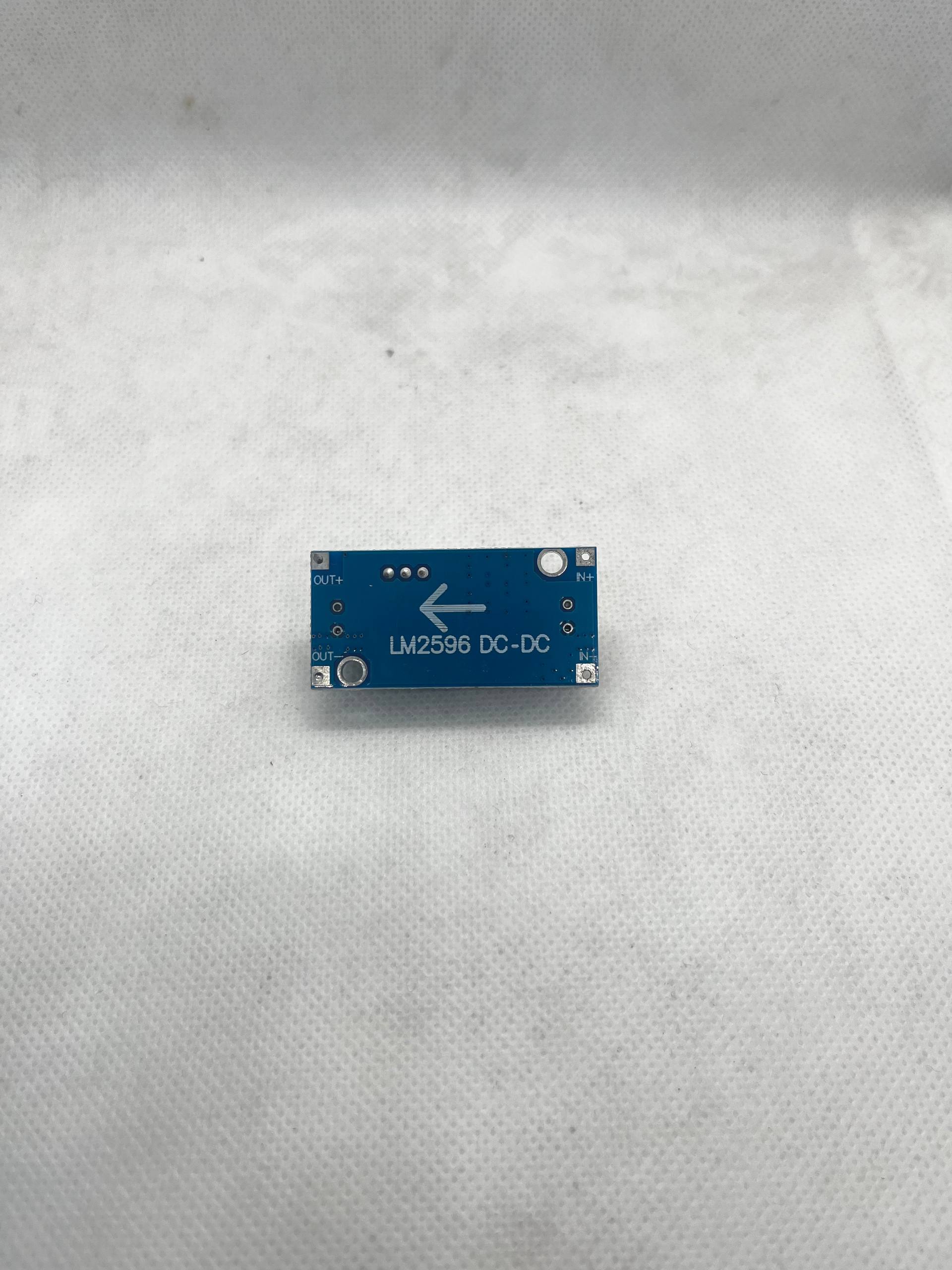

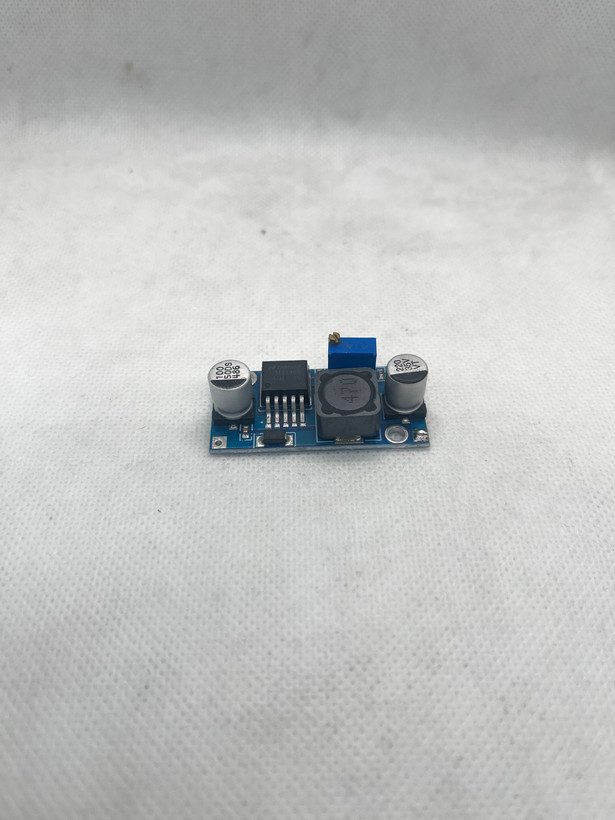

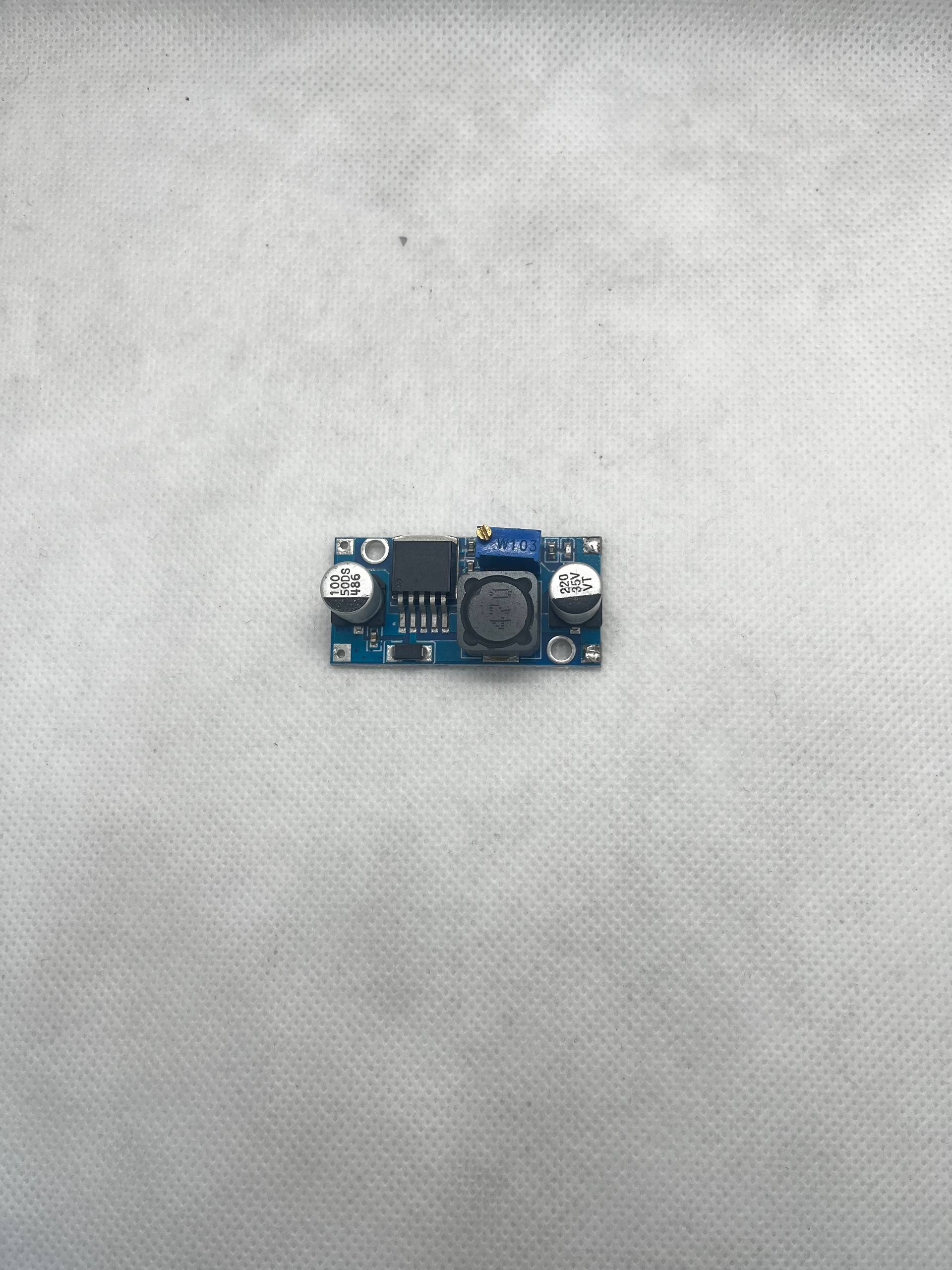

ماژول کاهنده 3 آمپر DC

مشخصات فنی

• مدل آی‌سی: LM2596S
• نوع ماژول: مبدل کاهنده ولتاژ (Buck Converter)
• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی: 1.25 تا 37 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 3 آمپر
• جریان خروجی پیشنهادی: 2 آمپر به‌صورت مداوم
• راندمان تبدیل: تا 92 درصد
• فرکانس سوئیچینگ: 150 کیلوهرتز
• نوع تنظیم ولتاژ: مولتی‌ترن دقیق (پتانسیومتر)
• ریپل خروجی: کمتر از 30 میلی‌ولت
• رگولاسیون ولتاژ: ±0.5٪
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• ابعاد: 43 × 21 × 14 میلی‌متر
• وزن: حدود 12 گرم

ویژگی‌ها

• راندمان بالا و تولید حرارت کم
• ولتاژ خروجی کاملاً قابل تنظیم
• ابعاد کوچک و نصب آسان
• مناسب برای پروژه‌های صنعتی و آموزشی
• کیفیت خروجی پایدار و نویز پایین
• دارای حفاظت حرارتی داخلی تراشه
• مناسب برای استفاده طولانی‌مدت

توضیحات محصول

ماژول کاهنده ولتاژ LM2596 یکی از پرکاربردترین مبدل‌های DC-DC در حوزه الکترونیک است که برای تبدیل ولتاژهای DC بالاتر به ولتاژهای پایین‌تر با راندمان بالا طراحی شده است. این ماژول با بهره‌گیری از تراشه قدرتمند LM2596S، قادر است ولتاژ ورودی بین 4 تا 40 ولت را به ولتاژ خروجی قابل تنظیم از 1.25 تا 37 ولت تبدیل کند، بدون اینکه اتلاف انرژی و تولید گرمای زیادی داشته باشد.

استفاده از تکنولوژی سوئیچینگ باعث شده راندمان این ماژول به حدود 92 درصد برسد؛ بنابراین نسبت به رگولاتورهای خطی، انرژی کمتری هدر رفته و عملکرد بسیار پایدارتری ارائه می‌دهد. تنظیم ولتاژ خروجی توسط مولتی‌ترن دقیق روی برد انجام می‌شود و امکان دستیابی به ولتاژ دلخواه با دقت بالا را فراهم می‌کند.

این ماژول گزینه‌ای مناسب برای تغذیه بردهای آردوینو، ESP8266، ESP32، رزبری‌پای، دوربین‌های مداربسته، تجهیزات خودرویی، پرینترهای سه‌بعدی، سیستم‌های روشنایی، رباتیک، تجهیزات مخابراتی و انواع پروژه‌های الکترونیکی است. همچنین به دلیل ابعاد کوچک، نصب آسان و کیفیت خروجی مناسب، در تعمیرات و طراحی منابع تغذیه نیز کاربرد فراوانی دارد.

برای دستیابی به بهترین عملکرد، توصیه می‌شود در جریان‌های نزدیک به حداکثر ظرفیت، از هیت‌سینک یا تهویه مناسب استفاده شود تا دمای تراشه در محدوده استاندارد باقی بماند و طول عمر ماژول افزایش یابد.
